Swiss Trainer MD3-160 - Rumpf
Zunächst zeichne ich mir ein 3D Modell anhand einer 3-Seiten -Ansicht in Fusion 360.
Das Modell wird skaliert und dann in Segmente unterteilt, die ich jeweils einzeln exportieren kann, um sie mit meiner Fräse aus Styrodurplatten auszufräsen.
Später werden die Teile wieder aneinander gefügt und ergeben so einen recht formgetreuen Rohling. Ich habe gleich eine EWD von 1,2 Grad sowie eine V-Stellung von 5 Grad mit eingezeichnet. Diese Werte lassen sich noch ändern, stellen aber erstmal eine Gute Basis da.
Das Profil der Fläche ist das NACA 2415 sowie am HLW das NACA 0009.

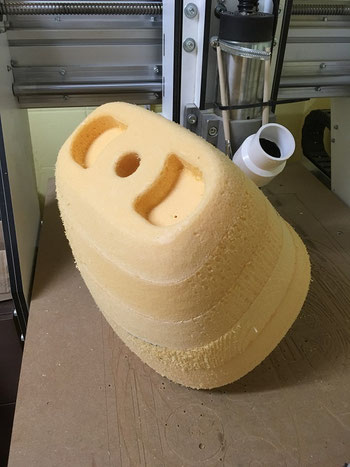

So sieht der Rohling der Haube dann aus. Er muss natürlich noch nach gearbeitet werden.

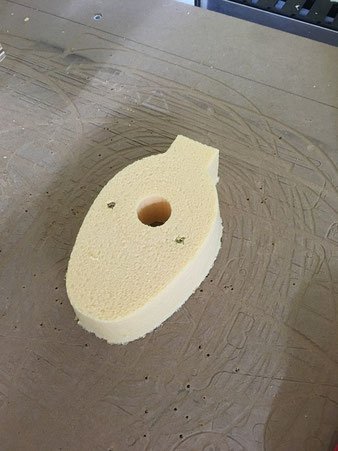

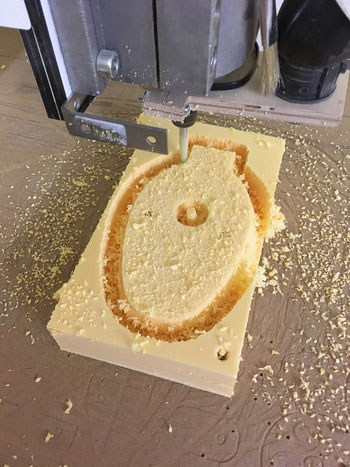

Mit meiner Fräse kann ich Platten einer Stärke von 40mm fräsen. So sieht das Ergebnis dann aus.

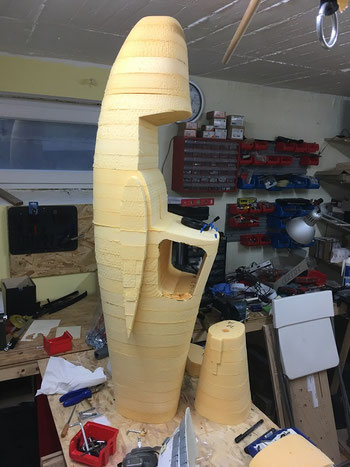

Der Rumpf wächst...
Ich werde ihn vorrausichtlich später mit 80er Köpergewebe beglasen, spachteln und lackieren.
Anschließend baue ich dann eine Form...
oder
ich baue mir einen Rumpf aus dem Positiv...
Werde ich noch sehen.

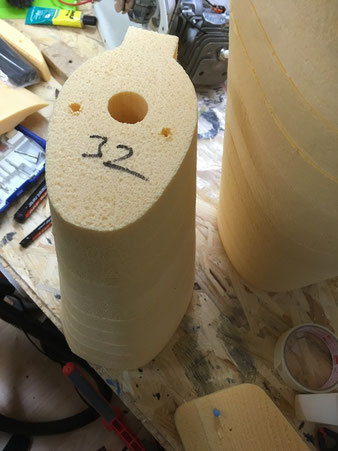

Die Rumpfsegmente sind soweit fertig gefräst. Leider bin ich momentan in meinem Job sehr eingespannt und das wird sich voraussichtlich auch die nächsten drei Jahre erst einmal nicht ändern. Da ich noch einige andere kleinere Baustellen habe werde ich dieses Projekt erst einmal pausieren. Es lohnt nicht einen nächsten großen Schritt zu beginnen und ihn nicht beenden zu können. Sowas läßt mir immer keine Ruhe :)
